Механизмы управления и принадлежности зашторивания и вентиляции

Зубчатые рейки .

Оцинкованная рейка из листовой стали для блоков зубчатой передачи TU5, TU11, TU21 и TUS25. Поставляется с системой и без системы защиты. Плоская рейка крепится с помощью набора скоб к вентиляционному проему или заслону. Она также используется в пуш-пульных системах зашторивания в сочетании с блоком зубчатой передачи TUS25.Также имеется изогнутая модель.


БЛОКИ ЗУБЧАТОЙ ПЕРЕДАЧИ TU11.

Блок зубчатой передачи для плоских реек H22-3/H30-3 состоит из оцинкованного блока из листовой стали с закаленным зубчатым колесом, самосмазывающихся опор цилиндров и пластиковых направляющих роликов на стержнях из нержавеющей стали. Монтируется на трубчатом вале 1" (Ø 3,7 мм). Момент затягивания установочного винта - 8 Нм.


БЛОКИ ЗУБЧАТОЙ ПЕРЕДАЧИ TUS25.

Блок зубчатой передачи с понижающей передачей (i=1.8) для приведения в движение пуш-пульных систем при помощи плоских реек H40-3. Поставляется оцинкованная модель. Оснащен осевым зубчатым колесом свободного хода (после удаления зажимов (1)) для компенсации расхождений между решетчатой балкой и профилем экрана. Применяется в двойных системах зашторивания благодаря небольшой высоте. Оснащен длинными осевыми шейками для установки предварительно собранных трубчатых валов и крепежами для натяжителей кабелей. Плоская рейка (H40-3) помещается на одной оси с пуш-пульной штангой и фиксируется на ней с помощью муфты рейки.

Алюминиевые подъемные рычаги

Для системы верхней вентиляции используются подъемные рычаги.Рычаги имеют диаметр 19мм.Толщина 0,8/1,25/1,50 мм.

Алюминиевые зажимы.

Предназначены для соединения подъемных рычагов с осями и присоединение главной приводной оси. Поставляем различного размера.

Краевые направляющие профили.

Предназначены для удержания экрана и направления движения системы во время открытия/закрытия.

Поставляем полнокомплектные системы вентиляции и зашторивания и запчасти к ним .

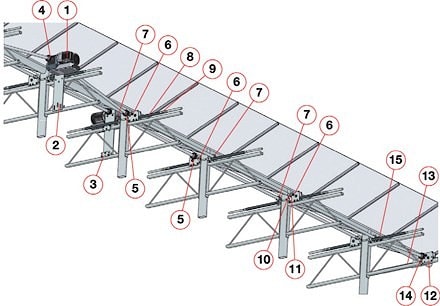

1.Мотор-редуктор RW240/400/600/800
2.Плата зажимного крепления для мотор-редуктора RW
3.Набор зажимных пластин для плат зажимного крепления
4.Цепная муфта для мотор-редуктора RW
5.Зубчатое колесо для цепной муфты реечного привода RRD710/720
6.Блок реечной передачи RackDrive710/720
7.Набор креплений для реечного привода RackDrive710/720
8.Рейка для реечных приводов RackDrive710/720
9.Соединительные пластины для реек
10.Сварные втулочные муфты для реечных приводов RackDrive710/720
11.Поддерживающий зажим для реечных приводов RackDrive710/720
12.Реечный привод TRN520-3CK или TRN1000-3/5UK
13.Рейки для реечного привода TRN520/1000-3/5UK
14.Цепные муфты (с болтовым креплением) 5/8"x3/8" (16 зуб.)
15.Цепные муфты 5/8"x3/8" (16 зуб., для соединения двух валов)

Также поставляем запчасти для теплиц старого типа!
