Клапаны высокого давления Bermad серии 100

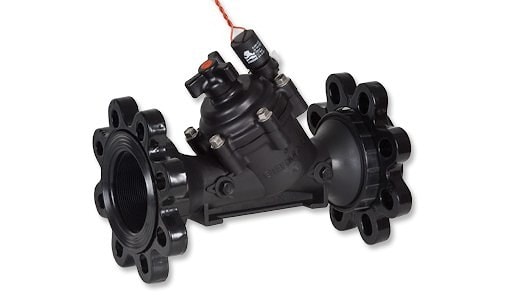

Базовая модель клапана высокого давления серии Bermad 100 Y- исполнения производства фирмы Бермад управляется гидравлически при помощи диафрагмы и является качественно новым шагом в дизайне регулирующих клапанов. Модель представляет собой простую и надежную в эксплуатации конструкцию, выполненную на высоком уровне, и в то же время модель лишена недостатков, присущих стандартным регулирующим клапанам.

Автоматические регулирующие клапаны производства Бермад предназначены для вертикальной или горизонтальной установки, выпускаются следующих габаритных размеров: 1½", 2", 2"L, 2½", 3", 3"L, 4" и 6", с номинальным диаметром: 40, 50, 50L, 65, 80, 80L, 100 и 150.

Модель серии 100 сделана из промышленного высокопрочного нейлона со стеклонаполнителем , что позволяет смягчить гидравлический удар и повысить стойкость к химическому воздействию и сопротивляемость возникновению кавитации. Конструкция корпуса клапана выполнена таким образом, что в нем отсутствуют ребра, крепежные кольца, что способствует беспрепятственному прохождению потока.Сборная гибкая высокочувствительная диафрагма и направляемый плунжер обеспечивают беспрепятственный проход по внутреннему объем уклапана, что обеспечивает возможность максимального расхода и минимальную потерю напора.

Усовершенствованная конструкция направляющего плунжера клапана, поддерживающей диафрагмы и заменяемого уплотнителя клапана обеспечивают:

- плавное бесшумное закрытие;
- точное плавное регулирование;
- возможность управления при низких давлениях;
- диафрагма не подвержена деформации и эрозии;
- устойчивость к воздействию ультрафиолетового излучения, морозоустойчивость;
- стойкость к агрессивным химическим средам.

Сконструированный для работы с широким диапазоном давлений и режимов напора от ламинарного до максимального, клапан серии 100 высокого давления отличается:

1. Простым конструктивным исполнением (состоит лишь из нескольких частей), что облегчает внутреннюю проверку и техническое обслуживание.
2. Большим выбором легко приспосабливаемых концевых соединений, типов и размеров.
3. Фланцевые соединения с шарниром изолируют клапан от изгибов трубы и растягивающих напряжений.

Технические данные
